Автоматика для пивоварни до 4 кВт которую Вы множите сделать своими руками, как сделать автоматику подробное видео сборки. контроллер для управления мини пивоварни, самоделки ПОДРОБНО НА САЙТЕ - https://goo.gl/CXYLrA Необходимые компоненты: 1. КОРПУС Z3 - https://goo.gl/kQ9oCT 2. программа Front Designer - https://goo.gl/GZ4RL8 3. Схема подключения - https://goo.gl/vcbaAu 4. Прошивка + программа и библиотека на сайте - https://goo.gl/2WiEoW 5. Разъемы GX12-4 - http://ali.ski/8SoTCk 6. Разъемы GX20-4 - http://ali.ski/9Ur2t 7. Выключатель - http://ali.ski/7wfk7j 8. светодиоды - http://ali.ski/lDIuT 9. Вентилятор - http://ali.ski/7lqEpM 10. Arduino MEGA 2560 R3 с 3.2 TFT комплект - http://ali.ski/Och4AJ 11. Блок питания - http://ali.ski/iRmXm 12. Твердотельное реле с радиатором - http://ali.ski/a2icaF 13. Модуль реле 5в - http://ali.ski/r0wSW9 14. Часы реального времени DS3231 - http://ali.ski/rw2vkz 15. Зуммер модуль - http://ali.ski/QQs2B6 16. Датчик ds18b20 - http://ali.ski/WcLb7 17. Дрель Dremel - http://ali.ski/iQT2QY ♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦ РЕКОМЕНДУЮ : ⇒ Скидка от 5% на все товары Алиэкспресс: http://got.by/1tj9xf ⇒ Мобильное приложение #EPN cashback: http://got.by/1tj9ys ⇒ Если вы хотите начать зарабатывать на Алиэкспресс: http://got.by/1g4m7l Домашняя мини пивоварня на 20L - https://www.youtube.com/watch?v=-iuM787oHyE ПОДРОБНАЯ ИНСТРУКЦИЯ - http://ceesty.com/wyuRdB Всем доброго дня, сегодня тема будет просвещенна любителям настоящего ПИВА, а именно я хочу Вам рассказать как можно самому сделать неплохую автоматику для пивоварни, как сделать саму пивоварню, смотрите ссылочку под видео, как просто сделал я. Вот готовая автоматика которую я сделал на заказ, кому будет интересно как ее сделать самому, читайте статью до конца, я постараюсь наглядно Вам все показать и рассказать, если кто-то захочет заказать готовую, пишите в комментариях. Подробно как выставлять параметры рецепта, а также как производить варку на данной автоматике, я расскажу и покажу в конце этой статьи. Необходимые компоненты для сборки Сейчас поговорим о том какие компоненты для сборки автоматики нам понадобятся: 1. Корпус, я использовал пластиковый «КОРПУС Z3» светло-серый с размером: длина 110 мм, ширина своими 150 мм, высота 70 мм, заказывал с отверстиями для вентиляции. 2. Для оформления передней и задней панели, нам понадобится: скотч, малярный двух сторонний скотч, фото бумага. Бесплатная программа Front Designer ( программа предназначена для рисования лицевых панелей корпусов), скачать ТУТ 3. Разъемы GX12-4 две штуки и GX20-4 также два. Один GX12-4 для подключения температурного датчика, второй для подключения насоса. Разъем GX12-4 один для подключения сети 220в, второй для подключения ТЭНА. 4. Выключатель, можно взять любой, но можно по меньше. 5. Два светодиода, для индикации включения насоса и тэна. 6. Вентилятор с решеткой для обдува и охлаждения твердотельного реле, я использовал 50х50х10мм Yoc 50 мм x 50 мм x 10 мм DC 12 В 0.1A 2Pin, и четыре болтика с гайкой на 3мм. 7. Сердцем нашей автоматики является Arduino MEGA 2560 R3 с 3.2 TFT – дисплеем touch, а также шилд, переходная плата между Arduino и дисплеем. Лучше купить сразу нужный комплект в сборе, который заточен под мою прошивку, в ином случае просто запустить автоматику может не получится, это касается самого монитора. 8. Блок питания, я использовал на 9в 0,5А, более мощный блок питания нет смысла использовать, та и цена будет дороже. КУПИТЬ МОЖНО ТУТ Импульсный блок питания 5-12в 0,5А 9. Твердотельное реле с радиатором, SSR 40A 3-32 В DC/90-480, будьте внимательны при покупке, цепь на управление нужно чтобы была от 3-32В, а то есть варианты с более высоким напряжением для цепей управления. 10. Модуль реле 5в на управление и 250в для силовой коммутации. 11. Часы реального времени, советую использовать DS3231 AT24C32 IIC Часы реального времени, используйте DS3231 12. Пассивный зуммер модуль. 13. Датчик ds18b20, лучше использовать с кабелем и колбой из нержавейки. 14. Также дополнительно понадобится термоклей, двухсторонний скотч 3М, монтажный провод, кабель, вилка, припой. Ну наверное и все что нам будет нужно, ну и конечно немного терпения. Подготовка корпуса Начнем с корпуса, необходимо напечатать на принтере лицевую и заднюю этикетку нашего блока автоматики, готовый чертеж можно скачать ТУТ.


Источник: http://zamorozka59.ru/watch/DIRORys19os


Поделись с друзьями



Рекомендуем посмотреть ещё:

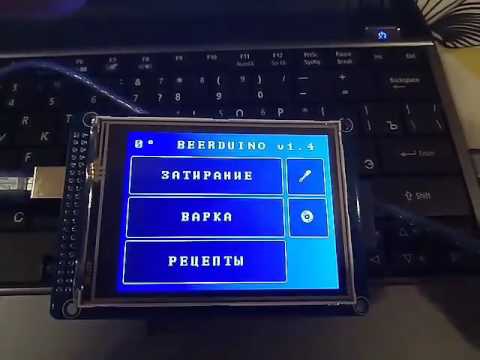

Автоматика для пивоварни BeerDuino на базе arduino mega Выкройки брюки для начинающих простые выкройки своими руками
