Ремонт датчика уровня топлива на ВАЗ 2109 своими руками

Датчик топлива на автомобилях ВАЗ 2108-2109 представляет собой пластмассовый поплавок с трубками и датчиком. Он находится в топливном баке и указывает, насколько емкость заполнена бензином. При выходе из строя этого прибора на приборной панели начинает гореть лампочка, указатель показывает неверную информацию или вы просто не видите показаний. Не стоит паниковать и сразу же покупать новую деталь, ведь датчиков отремонтировать датчик бензобака можно и своими руками. Расположен датчик уровня в верхней части бака в специальном отверстии и найти его несложно.

Прежде чем начать ремонт датчика, необходимо удостовериться, что это именно он вышел из строя. Для этого необходимо снять приборную панель и включить зажигание. При этом стрелка указателя уровня топлива будет находиться в начале шкалы. Серо-красный провод нужно подключить к массе. Если при этом стрелка стала показывать полный бак, то ваш датчик исправен и вполне может прослужить еще долгое время. Если же этого произошло, то приступайте к ремонту прибора.



Что для этого понадобится?

• Отвертка
• Ключ на 10 и головка на 7
• Тестер
• Терморезистор для замены
• Паяльник



Приступаем к ремонту

Перед началом любых работ снимите провод массы с аккумуляторной батареи. Это простое действие обезопасит вас от таких неприятностей, как удар током, поломка приборов, предохранителей, реле.

Для того, ремонт датчиков топлива своими руками чтоб обеспечить свободный доступ к бензоприемнику, необходимо снять заднее сиденье или откинуть подушку на нем. Далее отгибаем шумоизоляционную прокладку и снимаем крышку лючка, которая крепиться на саморезах. Теперь у нас освободился доступ к датчику. Нужно ослабить хомуты, которые подсоединяют топливные шланги к трубкам прибора, и стянуть шланги при помощи ключа на 10. Снимать этот прибор нужно осторожно, чтоб не повредить проводку и поплавок. Прокладку бензоприемника необходимо убрать, а сам бензоприемник накрыть чистой пленкой или тряпкой, чтоб в него не попал случайно мусор, пыль и влага.

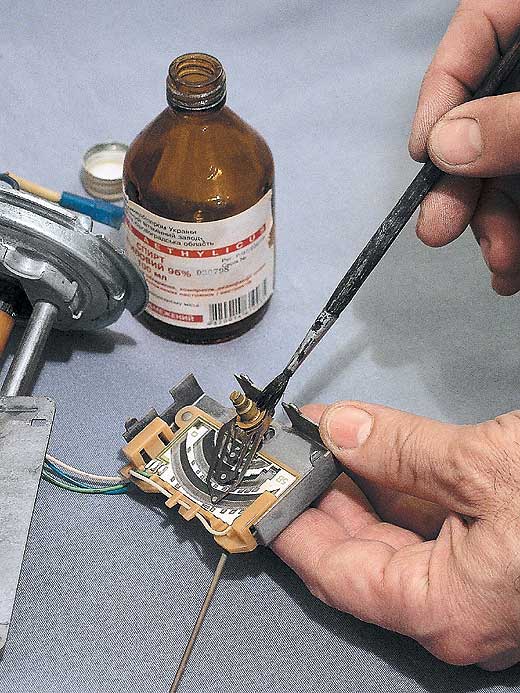

Датчик нужно тщательно промыть и внимательно осмотреть. Если видимых повреждений нет, воспользуйтесь мультиметром или тестером, и проверьте электрическую цепь датчику уровня. Чаще всего неисправен бывает терморезистор, который находится в колбе. Если причина действительно в этом, то вам необходимо удалить старый элемент и припаять на его место новый. Для того, чтоб к нему добраться нужно снять крышку колбы. Далее вынимаем старый терморезистор и аккуратно впаиваем новый ровно по центру. устанавливать деталь нужно таким образом, чтоб она не касалась стенок колбы. Убедитесь, что новый терморезистор соответствует необходимым параметрам.

Когда все готово, закрываем колбу и устанавливаем датчик на место в обратном порядке. Гайки крепления бензоприемника затягивайте надежно, но аккуратно, чтоб не повредить прокладку. Лучше всего делать это в перекрестном порядке. е забудьте проверить работу датчика сразу же после установки. Подключите минусовой провод к аккумулятору и заведите автомобиль. Убедитесь, что стрелка указателя показывает правильные данные.
