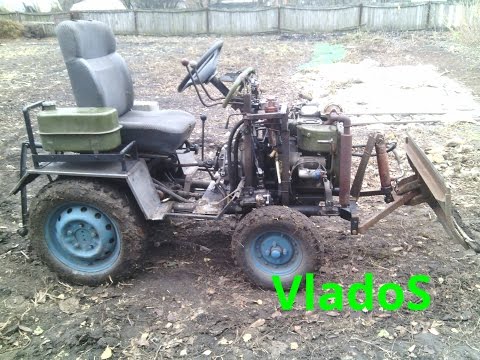

Отвал на минитракторВ сельской местности наличием минитрактора никого не удивишь. Такая необходимая техника позволяет справляться с рядом задач на участке, а вместе с навесным оборудованием и самодельный отвал для самодельного минитрактора вовсе ее функциональность увеличивается в разы. Если культиватор на мини трактор является очень популярным навесом, то отвал пользуется меньшим успехом. Но все равно остается очень востребованным оборудованием.

Отвал для минитрактора становится нужным тогда, когда зимой невозможно выехать из двора из-за кучи снега. В этом случае вал присоединил к минитрактору и через 5 минут уже перед вами будет хорошо очищенный от снега двор и дорога. Делать такую работу вручную с помощью лопаты гораздо сложнее, поэтому владельцы минитракторов либо покупают отвал, либо делают его своими руками. А как его сделать мы вам сейчас расскажем.

Какие бывают отвалы?

Отвал – это дополнительное навесное оборудование к мини трактору в виде ковша, предназначенное для уборки двора, проезжей части, тротуаров от снега и наледи. Минитрактор с лопатой часто используется коммунальными службами и в строительстве, в последнем с целью равномерного распределения щебеня или песка.

Такое оборудование бывает 2-х видов:

  • задний отвал (запускается в работу при помощи навески агрегата);
  • передний отвал (оснащен гидроцилиндром, который непосредственно и запускает оборудование).

Отвалы рознятся между собой по таким качествам:

Отвал для минитрактора

  • все отвалы идут весом от 65 до 105 кг;
  • ширина может быть в промежутке 120 – 200 см;
  • трактор должен обладать мощностью минимум в 16 л.с.

Особенностью переднего вала является то, что передний навес дает возможность использовать минитрактор в качестве бульдозера. Таким образом, им можно легко отбрасывать снег со двора или ровнять дорожки на участке. Стоит отметить, что минитрактор с передним отвалом гораздо увеличивается в весе, что создает трудности в случае подъема лопаты в транспортировочное положение.

Особенности работы с данным навесом:

Минитрактор с лопатой

  1. Устанавливаем отвал на минитрактор.
  2. Выбираем угол, под которым будет производиться работа (именно от этого будет зависеть, куда будет отодвигаться снег).
  3. Если вы намеренны очищать дорогу, тогда выбирайте острый угол. Если же вы собираетесь работать на больших площадях, тогда используйте прямой угол.

Как сделать лопату своими руками?

Для тех, кто умеет обращаться с инструментом и разбирается в чертежах, тому не составит проблем создать лопату на минитрактор самостоятельно. А как это сделать мы вам сейчас расскажем.

Нужные для работы инструменты:

Как сделать лопату своими руками?

  • плоскогубцы;
  • дрель и болгарка;
  • старая стальная бочка 200 л;
  • сварочный аппарат;
  • ключи и отвертки;
  • полосы из стали и резины;
  • крепежные детали (гайки, болты, винты и заклепки).

Делаем лопату:

  1. Разрежьте бочку на 3 части таким образом, чтобы у вас получилось 3 криволинейных сегмента для лопаты.
  2. Свариваем 2 из них по контуру и в результате получите изделие толщиной в 3 мм.
  3. Нижнюю часть отвала усиливаем ножом.
  4. Для ножа возьмите стальную полосу толщиной в 5 мм. Длина должна соответствовать захвату отвала.
  5. В ноже сверлим отверстия (диаметр: 5 – 6 мм) с шагом 10 – 12 см. Это необходимо для крепления предохранительной резиновой полосы.
  6. Ширина лопаты должна соответствовать мощности и габаритам минитрактора. Но важно, чтобы отвал не выходил за его пределы более чем на 40 см с каждой стороны.
  7. Именно по причине указанной в 6-м пункте мы укрепляем устройство дополнительными продольными упорами, а именно квадратными стальными трубами с сечением 40х40. Трубы привариваем ниже средины отвала.
  8. По всей продольной нижней части отвала крепим резиновый кожух, чтобы предотвратить соприкосновение оборудования с асфальтом.

Отвал на мотоблок своими руками чертеж

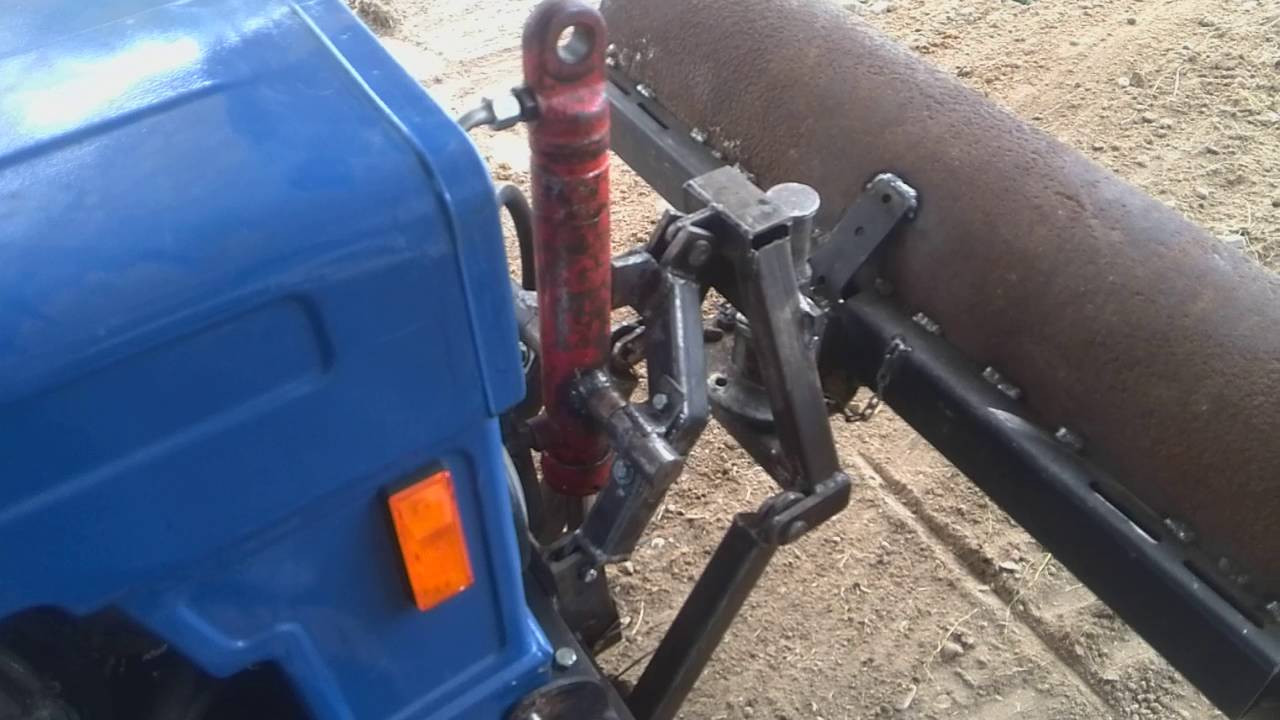

Особенности конструкции крепежного и подъемного механизма

Одной из успешных составляющих такого самодельного оборудования является хорошее и крепкое присоединение. Именно с его помощью отвал поднимается на нужную высоту. Для создания такого устройства вам нужно с продольных элементов сварить А-образную конструкцию. И в районе средней перемычки нужно будет прикрепить кронштейн. Что касается гидравлики, то лучше всего приобрести гидравлический цилиндр от тракторного прицепа 2ПТС-4.

Сборка всей конструкции воедино:

  1. Присоединяем отвал в нижней части через подшипное соединение в 2-х сквозных втулках.
  2. Через гидравлический центр соединяем отвал в верхней части.
  3. Управление устройством выводим в кабину водителя и фиксируем его в виде пульта или рычага.

Отвал на минитрактор - чертеж

Вот в принципе и все, что вам необходимо знать об изготовлении лопаты для минитрактора. Если позволяет время и материалы, тогда берите во внимание чертежи и вперед за работу. Поверьте, такой самодельный отвал не будет уступать заводскому варианту ни в качестве, ни в удобстве.
