Строительство каркасной бани начинается с определения габаритных размеров, определения планировки помещения и его фасада. После этого можно приступать к конструированию модулей, из которых будет собран каркас здания.

Как построить каркасную баню, начиная от возведения фундамента и заканчивая гидроизоляцией помещения, вы узнаете на этой странице. Также вашему вниманию представлены фото и видео каркасной бани своими руками.

Как правильно сделать каркасную баню: определение размеров

Издревле в русской бане не только мылись, но и отдыхали, лечились. Помещение нередко использовалось для временного проживания, а чердак — для сушки ягод, лекарственных сборов и душистых трав, поэтому перед закладкой бани большое внимание уделялось удобному расположению, простоте подготовки, комфортной эксплуатации.

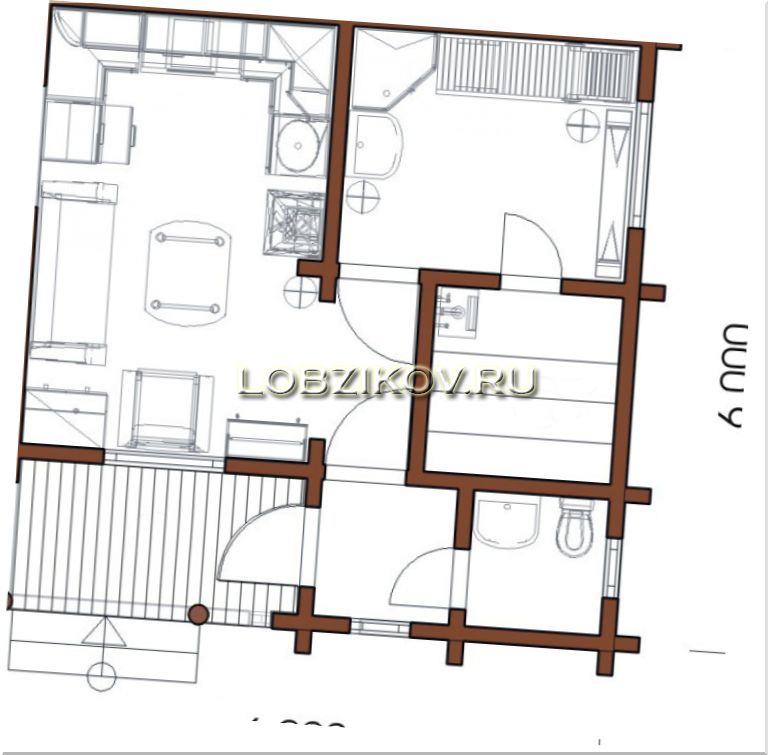

Прежде чем приступить к строительству каркасной бани своими руками, нужно определиться с размерами, планировкой помещений и с внешним видом.

При определении размеров основное внимание уделяют площадям моечной и парилки. Если их делать большими, то прогрев бани будет занимать много времени и требовать немалого количества топлива. Если их делать маленькими и тесными, то мытье и отдых в бане станут менее приятными и комфортными.

Размещение на участке бани по каркасной технологии

На просторных усадебных участках расположить каркасную баню несложно: достаточно следовать рекомендациям, придерживаться норм противопожарной безопасности, требований санитарии и положений о землеустройстве в данном регионе.

Размещение на участке бани по каркасной технологии лучше организовать в глубине усадебного участка, вдали от дорог и в местах, закрытых от посторонних, включая соседей. Исключением будет ситуация, когда постройка — это дополнение к уже существующему архитектурному ансамблю. Однако и здесь желательно скрыть баню за деревьями или высоким забором.

Перед тем как построить каркасную баню, следует учесть ландшафтные особенности усадебного участка. На относительно ровных и плоских наделах баню закладывают в местах, не подходящих для высаживания растений, содержания животных и строительства других хозяйственных и бытовых построек.

На участках с перепадами высот каркасную баню своими руками закладывают как можно выше, принимая во внимание расположение склонов, оврагов, скальных образований и т. д. Например, рельеф можно обыграть, организовав дровник прямо под входом.

Если усадебный участок граничит с естественными водоемами, лучше построить каркасную баню своими руками в максимальной близости к ним, выбрав сухое, не затапливаемое место. Можно выкопать бассейн или искусственный пруд.

Конечно, на небольших дачных участках следовать всем рекомендациям довольно сложно. Возможно, придется пожертвовать удобным расположением, габаритами строения и задуманным дизайном.

Прежде всего, планируя, где и как сделать каркасную баню, следует исходить из размеров бани и помещений в ней, а также детально проработать возможность пристройки к другим сооружениям. Это позволит не только рационально и эффективно использовать земельные площади, но и сэкономить расходы на строительные материалы и упростить ввод электричества, водоснабжения и канализации.

Конструкция и технология строительства каркасной бани (с видео)

Перед тем как приступить к строительным работам, нужно по характеристикам почвы определить тип фундамента и позаботиться о вводе систем водоснабжения, канализации и электричества.

Технология строительства каркасной бани такая же, как и технология возведения всех каркасных конструкций. Каркасы построек можно приобрести в готовом для сборки виде.



Следует внимательно отнестись к паро- и теплоизоляции. Начинают изоляцию конструкции каркасной бани с обшивки. С внешней стороны собранного каркаса натягивают, пользуясь строительным степлером, гидроизоляционный слой (рубероид, пергамин или технический полиэтилен), а поверх него набивают деревянную, металлическую или иную атмосферостойкую обшивку.

Устройство каркасной бани предполагает обкладку внешних стен кирпичной, блочной или каменной кладкой в полкирпича. Для этого по мере выкладывания каждого пятого ряда поверх гидроизоляционного слоя по уровню кирпича прикручивают уголок с выпуском не менее 8 см, чтобы обеспечить прочную связь между кладкой и обшивкой.

Затем с внутренней стороны помещение обкладывают теплоизоляцией. Поверх натягивают гидроизоляционный слой, а в парилке еще и наклеивают один слой алюминиевой фольги для пароизоляции. Полученную конструкцию обшивают строганой доской способом без образования щелей.

Итак, решено! Строим каркасную баню своими руками – а для начала изучаем технологию строительства.

Столбчатый фундамент для каркасной бани

Бани можно ставить на любых видах ленточных, блочных и столбчатых фундаментов.

Столбчатый фундамент для каркасной бани делают только под деревянные конструкции, в частности под каркасные бани. Он самый экономичный, удобный и легко устанавливаемый. При хорошей гидроизоляции не боится вспучивания, промерзания и сырости. Без особых затрат такой фундамент поддается реставрации: если покосился каркас бани, то его можно выправить, приподняв домкратом за один из углов постройки и подложив подкладку на столб.

В качестве опор иногда используют обычные валуны — и это также можно делать на плотных глинистых и каменистых грунтах. В строительные технологии данная конструкция вошла как бутованный фундамент. Ее суть заключается в установке угловых и промежуточных опор из камня диаметром не меньше 0,6 м. На месте их расположения проделывают небольшие лунки, обеспечивая плотность усадки камня и горизонтальность будущей постройки. Перепад высот между камнями может составлять до 5 см, его устраняют при установке элементов нижней обвязки каркаса за счет подрубки брусков в месте касания. Пространство между опорными валунами по линии стен заполняют менее крупными камнями.

Бутовый фундамент под каркасную баню

Бутовый фундамент под каркасную баню — производный для всех типов столбчатых фундаментов с определенными усовершенствованиями.

Кроме того, он обладает целым рядом преимуществ перед бетонным фундаментом: прост в закладке, не требует больших денежных затрат, не нуждается в дополнительной гидроизоляции, не впитывает влагу из почвы и не растрескивается в ходе эксплуатации. В летний период обеспечивает естественную вентиляцию подпола, а в зимний — за счет снежного покрова хорошо сохраняет тепло. Если снега выпало недостаточно, то его подгребают лопатой к фундаменту.

Как строить каркасную баню на ленточном фундаменте

Еще один вид фундамента, который устраивают при постройке бани, это ленточный фундамент с анкерными выводами. В большинстве случаев он используется в каркасном и щитовом строительстве для придания дополнительной прочности и жесткости конструкции. На плотных грунтах такой тип ленточного фундамента армировать необязательно.

Перед тем как строить каркасную баню на ленточном фундаменте, нужно предусмотреть технологические отверстия для продухов и коммуникаций. Продухи служат для вентиляции и поддержания естественной влажности воздуха в подполе. Их устанавливают в цокольной части фундамента так, чтобы подпол каждого помещения имел как минимум два вентиляционных отверстия.

Диаметр или сечение отверстия для продухов составляет 80-120 мм, а для коммуникационных проводов — на два-три типоразмера больше внешнего диаметра электрического кабеля, водопроводной и канализационной труб.

После гидроизоляции на фундаменте устраивают цокольное перекрытие.

Строим каркасную баню своими руками: устройство полов

На цокольном перекрытии устраивают полы по балкам, лагам или делают заливные.

Деревянные поверхности внутри бани не рекомендуют покрывать лакокрасочными и защитными средствами (антисептиками обрабатывают только обратную сторону полов, лаг и балок). Рано или поздно они все равно начинают гнить. К тому же в процессе рассыхания в полах появляются щели, которые, расширяясь, становятся источниками сквозняков, поскольку такая конструкция полов предполагает обустройство продухов в фундаменте для естественной вентиляции.

Пол в моечной и парной желательно заливать по принципу обустройства дна бассейна с соблюдением всех гидроизоляционных мер и технологий по отводу использованной воды. Именно в бане цементно-песчаный пол следует залить сразу — это позволит обеспечить необходимый уклон. Но прежде нужно точно определить места сливов и проложить все трубы коммуникаций.

Обратите внимание на фото каркасной бани своими руками: поверх стяжки обязательно укладывают настил, который делают разборным из нешпунтованных половых досок с зазорами между ними около 1 см, что позволит быстрее просушивать их и предотвращать процесс гниения. Его можно сделать из любого количества секций, главное, чтобы они были подъемными и ложились на пол без перекосов. После мытья или на следующий день следует вынести лежанки и скамейки в предбанник, а сам настил поднять и поставить у стены для просушки.

Устройство полов в предбаннике каркасной бани, где бревенчатое основание нижней обвязки имеет выступ не менее 5 см, а ширина одной из сторон помещения не более 1,5 м, можно сделать из шпунтованной доски толщиной 50 мм. Для этого доски нарезают по ширине помещения и укладывают на основание, плотно прижимая, друг к другу и прибивая каждую пятую доску к основанию. Если ширина помещения составляет от 1,5 до 4 м, тогда на выступы (не менее 10 см) сначала располагают балки (100×150 см и выше) с шагом 0,6-0,8 м, а затем на них настилают пол.

Как вы уже заметили на видео строительства каркасной бани, в помещениях, где нет опоры на выпуск фундамента, их создают искусственно в виде кирпичных или бетонных столбиков, отстоящих друг от друга на расстоянии 90 см по осевой линии. На них укладывают лаги сечением не менее 80×80 мм, а затем настилают шпунтованную доску толщиной 35 мм и больше.

Такие полы можно стелить в предбаннике, а также в моечной и парилке, которыми пользуются не реже 3 раз в месяц, иначе от периодического высыхания и увлажнения доски быстро придут в негодность и загниют.

Перед настилом пола обратные стороны досок, столбики, лаги и стенки основания обильно покрывают смолой. Вместо смолы можно использовать различного рода пропитки, которые предлагают на строительных рынках. Обычно к марке производителя добавляются названия «Био», «Эко-Био», «Огне-Био», «Ультра» и «Эко-Ультра». Однако прежде чем их приобретать, следует внимательно ознакомиться с инструкцией на упаковке и посоветоваться с продавцом.

Устройство потолка в каркасной бане (под чердак и под кровлю)

Потолочные перекрытия бывают под чердак и под кровлю, каждое из них обладает определенными преимуществами.



Устройство потолка в каркасной бане под чердак – балочное, причем концы балок утапливают на половину глубины бревен, бруса или каменной кладки. Затем составляют каркас по одной из конструкций: с палицей, по шпалам или по нарожникам. Расстояние между балками — около 60 см по осям.

Каркас односкатной крыши под кровлю собирают по периметру бани со стенами одинаковой высоты. Для этого сначала устанавливают основание из бруса 10×10 см, соединяют каркас и укладывают стропила, после чего обшивают фасадную и боковые части каркаса теми же теплоизоляционными слоями, что и для потолка.

Утепляют потолок только в сухое теплое время года. Если строительство бани затянулось, а на дворе уже дождливый сезон, тогда желательно сначала сделать крышу, а затем приступать к теплоизоляции. Важно внимательно и серьезно отнестись к этой задаче, так как теплый влажный воздух, поднимаясь к прохладному потолку, конденсируется и превращается в воду.

Существует множество способов теплоизоляции потолка: выбор зависит от предназначения помещения. В нашем случае потолок должен не только прекрасно сохранять тепло, но и быть устойчивым к воздействиям пара и высоких температур.

Сами потолки для каркасной бани могут быть настильные, подшивные и подвесные.

Гидроизоляция каркасной бани своими руками

Настильный потолок обычно укладывают на бесчердачных типах кровли. В процессе того, как правильно сделать каркасную баню, на балки или стропила накладывают шпунтованную доску, поверх которой делают пароизоляцию из двух листов фольги или технического полиэтилена.



Гидроизоляцию каркасной бани выполняют из двух листов пергамина или рубероида, затем поперек уложенных досок прибивают брус 50×100 мм от края до края потолка с шагом 50-70 см. Между полученными ребрами размещают теплоизоляционный слой из глиняной смеси, керамзита, минеральной ваты или другого материала. Далее укладывают два слоя гидроизоляции и прижимают рейкой, горбылем или иным пиломатериалом толщиной 25-35 мм, после чего приступают к обшивке кровельным покрытием.

Подшивной потолок, в противоположность предыдущему варианту, обшивают шпунтованной доской по низу стропил или балок. Образовавшееся пространство между ними заполняют точно по такой же схеме: два листа паро- и гидроизоляции, один слой теплоизоляции и снова два листа паро- и гидроизоляции. Поверх полученного перекрытия настилают ходовую доску из шпунтованного пиломатериала толщиной 35-50мм.

Подвесной потолок монтируют следующим образом. Сначала по нижнему краю балок или стропил набивают брусок сечением от 25×40 до 50×40 мм. На него укладывают шпунтованную доску, а в образовавшееся пространство между балками или стропилами — два листа паро- и гидроизоляции, один слой теплоизоляции и снова два листа паро-и гидроизоляции. Поверх полученного перекрытия также настилают ходовую доску из шпунтованного пиломатериала толщиной 35-50 мм либо сразу делают кровлю.

Обычно воздуховод, печную трубу и чердачный люк устанавливают между балками и стропилами, чтобы сохранить целостность несущих деталей, а значит, обеспечить прочность всего потолка.

Однако по разным причинам это не всегда удается. Тогда прибегают к следующим способам. В месте установки люка или пересечения потолка с трубой сначала убирают лишний брус и между соседними с ним брусьями закрепляют ригель из такого же пиломатериала с помощью металлической скобы. Затем к серединам ригеля подводят концы недостающего элемента бруса.

Вентиляция в каркасной бане

В летний период естественную вентиляцию подпола в каркасной бане обеспечивает бутовый фундамент.

Продухи в ленточном фундаменте также служат для вентиляции каркасной бани и поддержания естественной влажности воздуха в подполе. Их устанавливают в цокольной части фундамента так, чтобы подпол каждого помещения имел как минимум два вентиляционных отверстия.

Строительство крыши каркасной бани

Крыша бани, как и любого строения, состоит из стропил, обрешетки и кровли, где стропила могут иметь висячую или наслонную конструкции, обрешетка может быть сплошной и разреженной, а кровля — из штучного, рулонного и листового материалов.

Висячие стропила собирают из брусков сечением 100×150 мм или досок сечением 40×150 мм и выше, образовывая так называемые стропильные ноги.

В коньке в верхней части крыши пару стропил соединяют между собой в полдерева, шип в паз либо с помощью накладных элементов.

Нижние части стропильных ног жестко крепят к выпускам балок потолочного перекрытия с помощью стяжных болтов, скоб либо накладных деталей, врезав конец стропила на одну треть толщины балки.

Верхнюю часть стропил укрепляют непосредственно на опорный брус.

В односкатных крышах стропила укладывают на противоположные стены, а в двухскатных конек прикрепляют к центральной опорной системе, состоящей из стоек и опорного бруса. В качестве крепежных деталей используют шпильки, скобы или стальную проволоку диаметром 6-8 мм.

Сплошную обрешетку делают из пилолеса толщиной 20-30 мм или из строительной фанеры толщиной 10-15 мм и применяют в качестве основы для штучных и рулонных кровельных материалов. В случаях укладки штучной кровли допускается делать зазор между соседними элементами обрешетки до 30 мм, в остальных случаях настил должен быть сплошным, без просветов.

Разреженную обрешетку сбивают из реек и брусков сечением не менее 25×40мм. Она служит основой под укладку только листовых кровельных материалов. Для тяжелых видов кровель, в частности асбестоцементного шифера, рекомендуется использовать пилолес сечением не менее 30×50 мм и шагом не более 40 см. Для других крыш расстояние между соседними элементами обрешетки может составлять до 80 см.

Юбку для дымохода устанавливают по ходу настилания обрешетки для предотвращения возгорания деревянных частей от нагретых стенок трубы и для защиты от попадания влаги под систему кровли.

Для изготовления юбки понадобится жестяной, металлический или оцинкованный лист с размерами, превышающими на 40 см стороны дымохода. Сначала откладывают линии на 20 см от краев листа, тем самым получая прямоугольник с реальными размерами дымохода — в дальнейшем они станут линиями сгиба. Внутри этого прямоугольника вычерчивают еще один прямоугольник со сторонами, на 5 см меньше с каждой стороны, и соединяют углы полученных прямоугольников между собой. По контуру внутреннего прямоугольника и по линиям, ведущим к его вершинам, делают надрез и выгибают по линии сгиба. По такой же технологии изготавливают юбку для круглой трубы.

Затем юбку надевают на трубу и прикрепляют края листа к элементам обрешетки так, чтобы деревянные детали кровли располагались не ближе 15см от стенок трубы.

После настила кровельного материала зазоры между стенками дымохода и кровли заполняют цементно-песчаным раствором. Если в элемент крыши включается теплоизоляционный слой, то изготавливают две юбки, одну крепят поверх обрешетки, другую — на уровне нижнего края стропил, а пространство между ними заполняют негорючим теплоизоляционным материалом: волокнистым — стекловатой, пористым — керамзитом или расплавом — шлаком и др.

Кровельные материалы для каркасной бани

Штучные кровельные материалы для каркасной бани — это различные виды черепицы, среди которых выделяют тяжелую черепицу из керамики и цементно-песчаных компонентов, а также легкую — из современных полимерных и композитных составляющих типа гонта, шингласа, кровельной плитки и др.

Среди рулонных кровельных материалов для бань популярен битум. Из остальных видов полимерных материалов главным образом используют рубероид, который укладывают не менее чем в 3-4 слоя. С проклейкой его применять не рекомендуется.
